石峥嵘:现行《建筑设计防火规范》(2018)和《建筑钢结构防火技术规范》(2017)中,关于钢结构防火涂料的涂层厚度要求,不符合目前防火涂料的实际情况和相关认证规则,难以有效实施。
本文解读钢结构防火涂料、混凝土结构防火涂料、电缆防火涂料和饰面型防火涂料的涂层厚度要求。
一、钢结构防火涂料和混凝土结构防火涂料的涂层厚度,应以产品认证准则为依据,根据对应产品的认证证书(3C)确定。
防火涂料的涂层厚度,就是防火保护层的施用厚度。
防火涂料属于强制性产品认证(3C)的消防产品,不同品牌和不同型号的产品,其耐火极限对应的涂层厚度要求不同。
实际应用中,应根据对应产品的认证证书确定涂层厚度,涂层厚度不应小于对应耐火极限的涂层厚度要求。(参见对应产品的《中国国家强制性产品认证证书》)

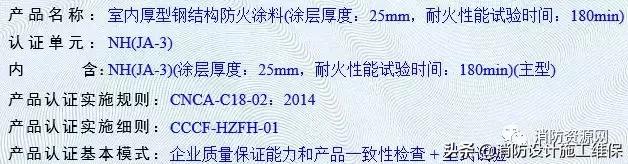

以下示例型号的防火涂料,3h(180min)耐火极限的涂层厚度为25mm,实际施涂厚度不应低于25mm。
二、钢结构防火涂料的注意事项:
1、室内隐蔽构件,宜选用非膨胀型防火涂料;
2、设计耐火极限大于1.50h的构件,不宜选用膨胀型防火涂料;
3、非膨胀型防火涂料涂层的厚度不应小于15mm;
注:
《建筑钢结构防火技术规范》(GB51249-2017)要求:不应小于10mm;
《钢结构防火涂料》(GB14907-2018)要求:不应小于15mm;
4、膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm;
三、规范并没有明确规定电缆防火涂料和饰面型防火涂料的涂层厚度要求,可以参照《消防产品现场检查判定规则》(GA588-2012)确定。
1、饰面型防火涂料的涂层厚度不应小于0.5mm。(6.14.1)
注:实际施涂厚度,应同时满足对应产品说明书的规定,如无特殊要求,建议厚度为1mm左右。
2、电缆防火涂料的涂层厚度不应小于0.8mm。(6.14.5)
注:根据《电缆防火涂料》(GB28374)(6.1.5)要求,电缆防火涂料的涂层厚度,经状态调节至质量恒定后,涂层厚度应为(1±0.1)mm。
四、钢结构构件耐火极限的相关要求:
1、钢结构构件的设计耐火极限应根据建筑的耐火等级,按现行国家标准《建筑设计防火规范》GB 50016的规定确定。柱间支撑的设计耐火极限应与柱相同,楼盖支撑的设计耐火极限应与梁相同,屋盖支撑和系杆的设计耐火极限应与屋顶承重构件相同。
2、钢结构构件的耐火极限经验算低于设计耐火极限时,应采取防火保护措施,喷涂防火涂料是应用最多的钢结构防火保护手段。
3、钢结构节点的防火保护应与被连接构件中防火保护要求最高者相同。
4、钢结构的防火设计文件应注明建筑的耐火等级、构件的设计耐火极限、构件的防火保护措施、防火材料的性能要求及设计指标。
作者:石峥嵘,中国消防资源网创始人,从业消防20多年,曾参与近千项目的设计施工,解答各类消防疑问数万条,极为资深的实践经验。
